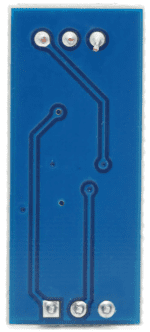

NE555 Module Générateur d’Impulsions Variable

Le module générateur d’impulsions variable NE555 exploite les capacités du circuit intégré NE555 pour générer des signaux d’onde carrée à fréquence ajustable. Conçu pour des applications nécessitant des impulsions précises, il permet un réglage fin de la fréquence et du rapport cyclique, facilitant ainsi son intégration dans divers systèmes électroniques.

Grâce à sa polyvalence et sa fiabilité, ce module est couramment utilisé dans des domaines tels que la modulation de signal, le contrôle de moteurs, la génération d’horloges et le déclenchement de circuits logiques. Son interface simple et son efficacité en font un composant clé pour les professionnels et chercheurs en électronique.

Caractéristiques en détail

• Tension d’alimentation : 5V à 15V DC
• Plage de fréquence des impulsions : 0,6 Hz à 200 kHz
• Cycle de service : Fixe à 50%
• Dimensions : 30 x 20 mm
• Consommation de courant : 3 mA à 5V
• Amplitude de tension de sortie : 4,5V à 5V, 11,5V à 12V

Fonctionnement

Fonctionnement du Module Générateur d’Impulsions Variable NE555

Le module générateur d’impulsions variable NE555 repose sur le circuit intégré NE555, configuré en mode astable pour produire un signal d’onde carrée à fréquence et rapport cyclique réglables.

Principe de fonctionnement :

1. Charge et décharge du condensateur
   • Le circuit utilise un réseau de résistances et un condensateur pour définir la fréquence d’oscillation.
   • Lors de la charge du condensateur, la sortie passe à l’état haut (1), et lors de la décharge, elle passe à l’état bas (0).
2. Génération de l’onde carrée
   • La tension du condensateur contrôle le basculement des seuils internes du NE555, alternant entre les états haut et bas.
   • La fréquence et le rapport cyclique du signal généré sont ajustables via un potentiomètre intégré.

Paramètres réglables :

✅ Fréquence de sortie : Ajustable en fonction des résistances et du condensateur.
✅ Rapport cyclique (duty cycle) : Modifiable pour contrôler la durée de l’état haut et bas.

Grâce à sa stabilité et sa simplicité d’utilisation, ce module est un élément essentiel pour les ingénieurs et passionnés d’électronique souhaitant générer des signaux précis dans leurs projets.
