Clavier Matricé 4×1 – Interface Compacte et Polyvalente

Clavier Matricé 4×1 – Interface Compacte et Polyvalente

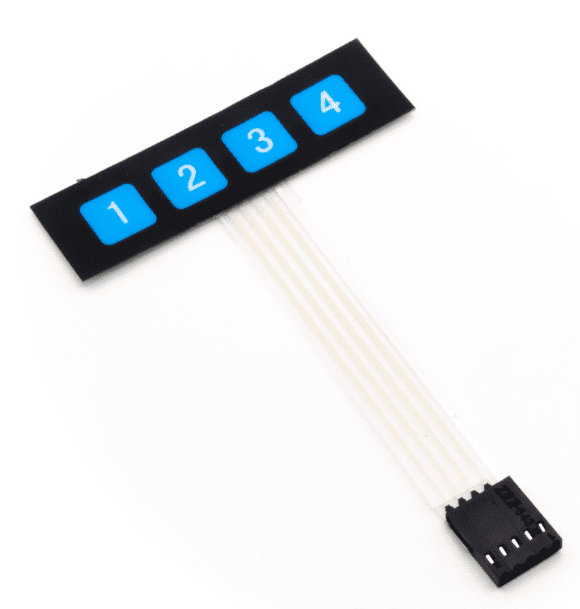

Le clavier matricé 4×1 à 4 touches est un périphérique d’entrée compact et efficace, conçu pour les systèmes embarqués nécessitant une interface utilisateur simple et fiable. Avec sa conception en une seule colonne et quatre lignes, il est idéal pour les systèmes de contrôle d’accès, les automatismes et les interfaces utilisateur minimalistes.

Grâce à son faible encombrement et sa consommation énergétique réduite, ce clavier est particulièrement adapté aux projets électroniques intégrés, aux dispositifs portables et aux applications industrielles nécessitant une saisie manuelle intuitive.

Caractéristiques Techniques

Principe de Fonctionnement

Le clavier fonctionne selon une matrice de lignes et de colonnes, optimisant ainsi la gestion des entrées en réduisant le nombre de connexions nécessaires.

📌 Comment fonctionne-t-il ?

• Chaque touche connecte une ligne unique à la seule colonne disponible.

• Lorsqu’une touche est pressée, un circuit est fermé, permettant ainsi au microcontrôleur de détecter la pression.

• Le microcontrôleur balaye les lignes pour détecter la connexion.

• Un programme dédié ou une bibliothèque spécifique (comme Keypad.h pour Arduino) gère cette détection de manière efficace.

Grâce à ce mode de fonctionnement, le clavier matricé 4×1 offre une saisie rapide et précise, même dans des applications où la simplicité et la fiabilité sont essentielles.

Applications

✅ Systèmes de Sécurité et Contrôle d’Accès 🔒

• Entrée de codes de validation pour digicodes, serrures électroniques et alarmes.

• Intégration facile avec modules RFID, claviers numériques et microcontrôleurs.

✅ Automatisation et Interfaces Homme-Machine (HMI) 🖥

• Commande pour robots, systèmes domotiques et appareils embarqués.

• Interfaces pour dispositifs industriels et capteurs interactifs.

✅ Prototypage et Développement Électronique 🛠

• Compatible avec Arduino, Raspberry Pi, ESP32, STM32 et autres plateformes.

• Idéal pour interfaces simplifiées, menus de navigation et contrôleurs embarqués.

Utilisation avec Arduino Uno

📌 Matériel Requis :

• Clavier matricé 4×1

• Carte Arduino Uno

• Fils de connexion

• Breadboard (optionnelle)

📌 Schéma de Connexion :

Code Arduino – Détection des Touches

Installation de la Bibliothèque Keypad

1️⃣ Ouvrez l’IDE Arduino
2️⃣ Allez dans : Croquis → Inclure une bibliothèque → Gérer les bibliothèques
3️⃣ Recherchez « Keypad » et installez la bibliothèque Keypad.h

Exemple de Code :

#include <Keypad.h>

const byte LIGNES = 4;  // 4 lignes

const byte COLONNES = 1; // 1 colonne

char touches[LIGNES][COLONNES] = {

  {‘1’},

  {‘2’},

  {‘3’},

  {‘4’}

};

byte brochesLignes[LIGNES] = {2, 3, 4, 5};  // Connexion aux lignes du clavier

byte brochesColonnes[COLONNES] = {6}; // Connexion à la seule colonne

Keypad clavier = Keypad(makeKeymap(touches), brochesLignes, brochesColonnes, LIGNES, COLONNES);

void setup() {

  Serial.begin(9600);

}

void loop() {

  char touche = clavier.getKey();

  if (touche) {

    Serial.print(« Touche pressée : « );

    Serial.println(touche);

  }

}

📌 Ce programme permet de détecter et d’afficher chaque touche pressée sur le Moniteur Série de l’IDE Arduino.
