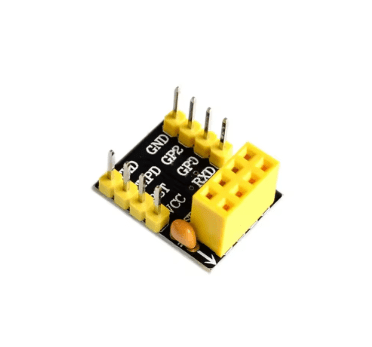

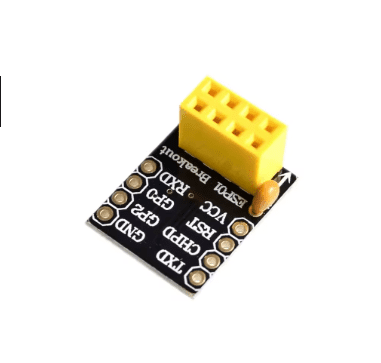

Adaptateur Pour Module ESP-01

Adaptateur pour Module ESP-01 – Simplification du Prototypage avec ESP8266

L’adaptateur pour module ESP-01 est un accessoire indispensable pour faciliter l’intégration du célèbre module WiFi ESP8266-01 dans vos projets électroniques. L’ESP-01, bien que puissant et compact, présente une disposition de broches non compatible avec les breadboards standards, ce qui peut compliquer son utilisation lors du prototypage rapide. Cet adaptateur permet une connexion simple et efficace avec une plaque d’essai, rendant le développement plus fluide et organisé.

Caractéristiques et Avantages

✔ Compatibilité avec les Breadboards : Cet adaptateur aligne correctement les broches de l’ESP-01 pour une insertion facile sur une plaque d’essai, supprimant ainsi le besoin de câblage complexe.
✔ Condensateur de découplage intégré (0,1 µF) : Améliore la stabilité du module ESP-01 en réduisant les perturbations électriques et en garantissant un fonctionnement optimal.
✔ Connexion simplifiée : Les broches sont étiquetées clairement, éliminant toute confusion lors de l’installation et du câblage.
✔ Optimisé pour l’UART : Permet une communication TX/RX fiable avec un microcontrôleur ou un convertisseur USB-série.

Spécifications Techniques

• Tension d’entrée : 3,3V (⚠ Ne pas connecter en 5V sans régulation)
• Broches disponibles :
  • VCC → 3,3V
  • CH_PD (Chip Enable) → 3,3V (doit être maintenu haut pour activer le module)
  • TX ↔ RX (communication série)
  • RX ↔ TX (communication série)
• Baud Rate recommandé : 15200 bps, avec configuration NL CR

Applications

🔹 Développement IoT rapide : Permet de connecter l’ESP-01 à une breadboard pour tester des solutions WiFi dans la domotique, la télérelève et l’automatisation industrielle.
🔹 Intégration avec microcontrôleurs : Compatible avec Arduino, ESP32, STM32, Raspberry Pi, facilitant la communication WiFi pour divers projets connectés.
🔹 Programmation et debug du module ESP-01 : Simplifie la mise à jour du firmware et l’envoi de commandes AT via une connexion série.
